Lina 67 H

Teknisk data:

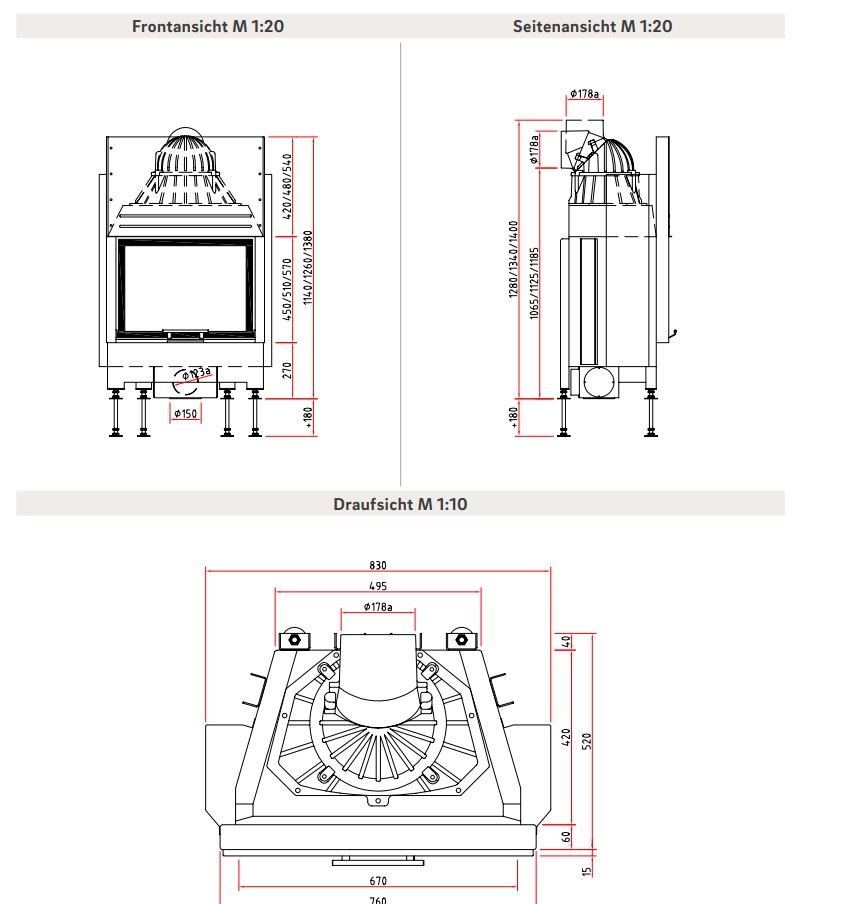

• Bredde*Høyde, glass: 67*( 51 cm eller 57 cm)
• Bredde*Dybde*Høyde, innsats: 83*53,5*(128 cm, 134 cm eller 140 cm) (+fotjusteringmulighet)
• Nominell varmeeffekt: 9 kW
• Effekt: 3,2 – 10,9 kW
• Vekt: 240 – 260 kg
• Røykrør dimensjon: Ø180 mm
• Friskluftstuss: Ø125 mm
• Energiklasse: A
• Virkningsgrad: 78,2%
• Avstand til brannmursplate: 70 mm
• Avstand til brannmursplate, tak:  500 mm
• Brannmursplate-tykkelse, min. krav: 60 mm
• Møbleringsavstand: 800 mm
• Min arealåpning luft, over innsats: 840 cm2
• Min arealåpning luft, under innsats: 700 cm2
• Standard inkl. i prisen:
  • Front, krystall: Glass med trykt svart ramme. Dette er standard på alle Lina.
  • Hengslet dør
  • Forbrenningsluftsstuss Ø125
  • Brennkammerbekledning: premium hvit
• Tillegg/valg:
  • Endre fra Front, krystall til frontglass rammet inn med antrasitt. (kan velges uten merkostnad)
  • Pynteramme-profil (se vedlagt bilde)
  • Dobbelt glass
  • Forbrenningsluftsstuss Ø150
  • Heve-senke dør.
  • Brennkammerbekledning: sort eller sandfarge (uten ekstrakostnad!)
